Введение: Охота за Двумерным Эльдорадо
Получить материал толщиной в атом — инженерный вызов, сравнимый с разделением изотопов. Спустя 20 лет после открытия графена, человечество разработало целый арсенал методов его синтеза. Каждый подход — компромисс между качеством, масштабом и стоимостью. От лабораторного скотча до промышленных CVD-реакторов — вот как мы покоряем графеновую "плоскость".
1. Механическое Расслаивание: Революция Скотча
Процесс:
1. "Графитовый бликсер": Кристалл графита приклеивают к липкой ленте.
2. Экзофолиация: Многократное отклеивание/приклеивание скотча разделяет слои.
3. Перенос: Однослойные чешуйки переносят на подложку (SiO₂/Si) под микроскопом.
Плюсы:
✔️ Беспрецедентное качество: Дефекты < 0.1% (идеальная решетка).
✔️ Нулевые примеси: Не требует химических реактивов.
✔️ Эталон для фундаментальных исследований.
Минусы:
✖️ Выход: 1 чешуйка графена (10-100 мкм) на 1 см² скотча.
✖️ Производительность: Часы работы = микрограммы материала.
✖️ Цифра: 0.0001% графита превращается в графен.
> *Современные модификации*:
> - Электрофоретическое расслаивание: Разделение слоев в жидкости электрическим полем.
> - Ультразвуковая эксфолиация: Взрывное разделение графита в растворителе (NMP, ДМФА).
2. CVD: Промышленный Стандарт
Процесс "Газ → Пленка":
Получить материал толщиной в атом — инженерный вызов, сравнимый с разделением изотопов. Спустя 20 лет после открытия графена, человечество разработало целый арсенал методов его синтеза. Каждый подход — компромисс между качеством, масштабом и стоимостью. От лабораторного скотча до промышленных CVD-реакторов — вот как мы покоряем графеновую "плоскость".
1. Механическое Расслаивание: Революция Скотча
Процесс:
1. "Графитовый бликсер": Кристалл графита приклеивают к липкой ленте.
2. Экзофолиация: Многократное отклеивание/приклеивание скотча разделяет слои.
3. Перенос: Однослойные чешуйки переносят на подложку (SiO₂/Si) под микроскопом.
Плюсы:
✔️ Беспрецедентное качество: Дефекты < 0.1% (идеальная решетка).
✔️ Нулевые примеси: Не требует химических реактивов.
✔️ Эталон для фундаментальных исследований.
Минусы:
✖️ Выход: 1 чешуйка графена (10-100 мкм) на 1 см² скотча.
✖️ Производительность: Часы работы = микрограммы материала.
✖️ Цифра: 0.0001% графита превращается в графен.
> *Современные модификации*:
> - Электрофоретическое расслаивание: Разделение слоев в жидкости электрическим полем.
> - Ультразвуковая эксфолиация: Взрывное разделение графита в растворителе (NMP, ДМФА).
2. CVD: Промышленный Стандарт

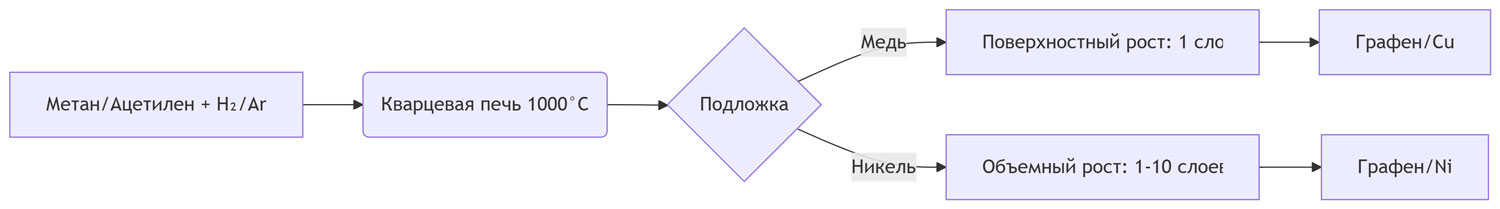

Процесс "Газ → Пленка":
Ключевые этапы:
1. Активация газа: CH₄ → CH₃˙, CH₂˙ (плазма или нагрев).
2. Адсорбция углерода: Растворение C в Ni / Поверхностная диффузия на Cu.
3. Кристаллизация: Образование гексагональной решетки при охлаждении.
4. Перенос: Травление металла (FeCl₃), "плавающий" метод (PMMA-носитель).
Плюсы:
✔️ Масштаб: Пленки до 1 м × 0.5 м (Samsung, 2023).
✔️ Контроль слоев: Точность ±1 слой.
✔️ Качество: Подвижность электронов > 4000 см²/В·с.
Минусы:
✖️ Стоимость: $500-1000 за кв. метр (до переноса!).
✖️ Дефекты переноса: Разрывы, загрязнения (полимеры, металлы).
✖️ Ограниченные подложки: Только термостабильные материалы.
3. Химические Методы: Графен для Масс

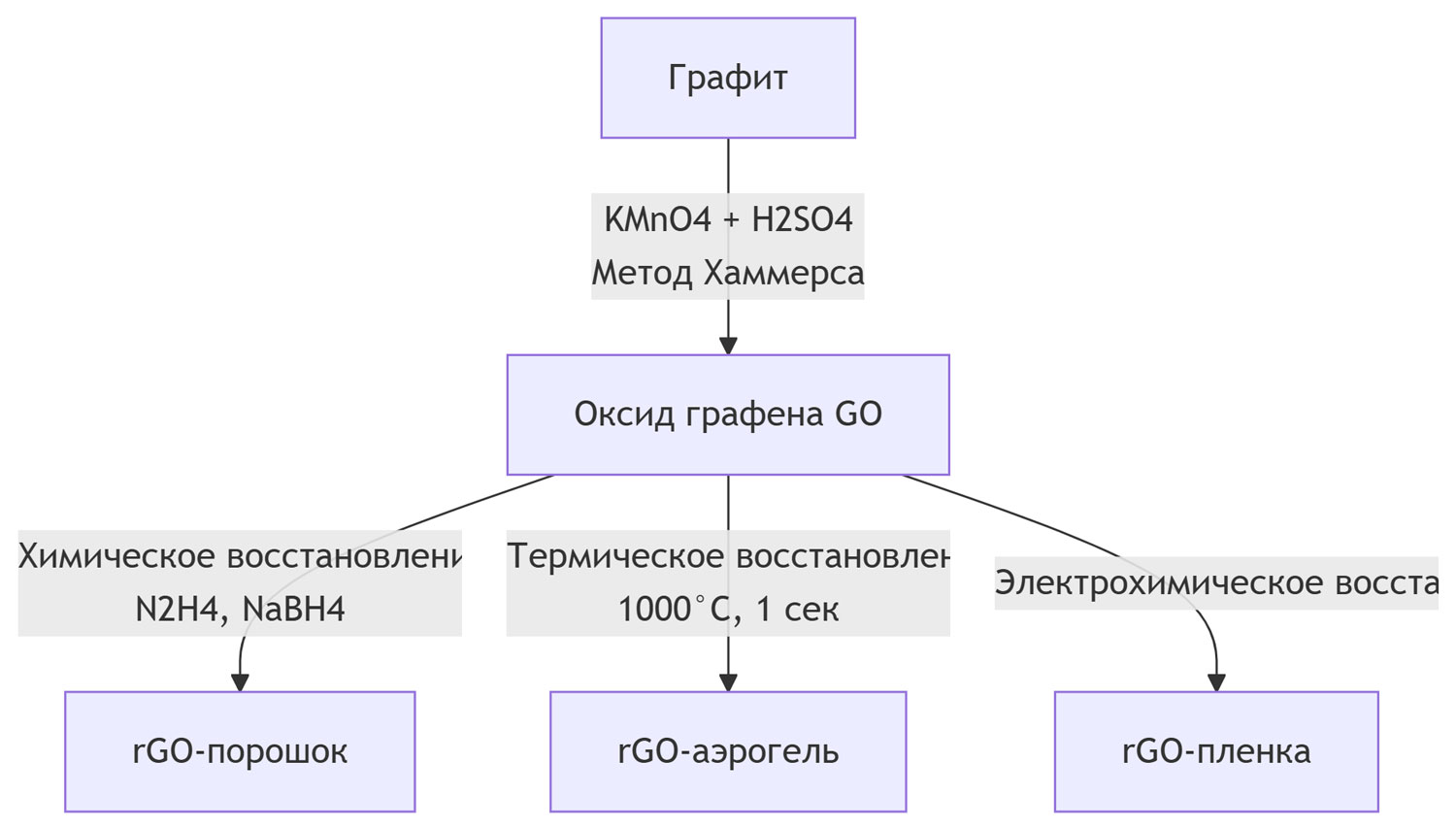

Схема "Графит → GO → rGO":
1. Активация газа: CH₄ → CH₃˙, CH₂˙ (плазма или нагрев).
2. Адсорбция углерода: Растворение C в Ni / Поверхностная диффузия на Cu.
3. Кристаллизация: Образование гексагональной решетки при охлаждении.
4. Перенос: Травление металла (FeCl₃), "плавающий" метод (PMMA-носитель).
Плюсы:
✔️ Масштаб: Пленки до 1 м × 0.5 м (Samsung, 2023).
✔️ Контроль слоев: Точность ±1 слой.
✔️ Качество: Подвижность электронов > 4000 см²/В·с.
Минусы:
✖️ Стоимость: $500-1000 за кв. метр (до переноса!).
✖️ Дефекты переноса: Разрывы, загрязнения (полимеры, металлы).
✖️ Ограниченные подложки: Только термостабильные материалы.
3. Химические Методы: Графен для Масс
Схема "Графит → GO → rGO":

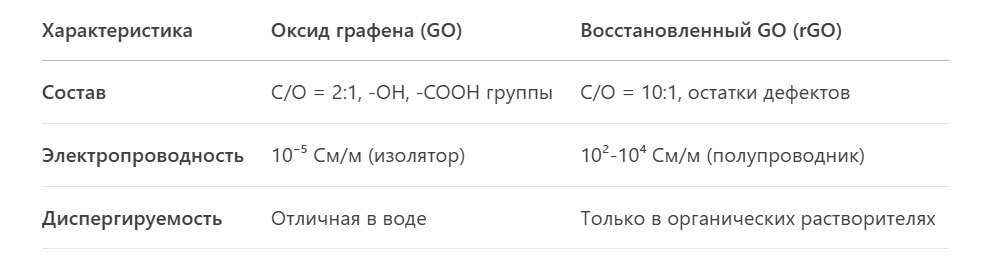

GO vs rGO: Радикальное Превращение
Плюсы:
✔️ Цена: $1-10 за грамм (в 1000x дешевле CVD!).
✔️ Масштаб: Заводы производят сотни тонн/год (Ningbo Morsh, 2024).
✔️ Универсальность: Порошки, пасты, чернила для 3D-печати.
Минусы:
✖️ Дефектная структура: Дыры размером 1-5 нм, остаточный кислород.
✖️ Свойства: Прочность в 5-10 раз ниже, чем у CVD-графена.
4. Альтернативные Методы: Нишевые Но Важные
1. Эпитаксия на SiC:
- Нагрев карбида кремния > 1300°C → испарение Si → графитизация поверхности.
- Плюсы: Бесшовный контакт с полупроводником → интегральные схемы.
- Минусы: $2000/см², только проводящие подложки.
2. Электрохимическое расслаивание:
- Пропускание тока через графитовый электрод в электролите → внедрение ионов → "вздутие" слоев.
- Выход: 80% однослойных хлопьев размером 5-20 мкм.
3. Плазмохимическое осаждение:
- Низкотемпературный синтез (400°C) на пластиковой подложке → гибкие дисплеи.
5. Критерии Выбора: Что Когда Применять?

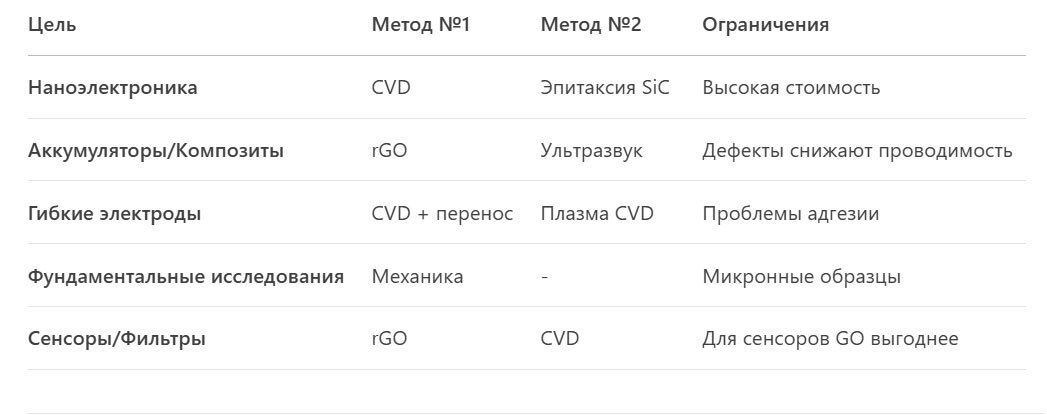

*Таблица: Стратегия производства под задачи*
✔️ Цена: $1-10 за грамм (в 1000x дешевле CVD!).
✔️ Масштаб: Заводы производят сотни тонн/год (Ningbo Morsh, 2024).
✔️ Универсальность: Порошки, пасты, чернила для 3D-печати.
Минусы:
✖️ Дефектная структура: Дыры размером 1-5 нм, остаточный кислород.
✖️ Свойства: Прочность в 5-10 раз ниже, чем у CVD-графена.
4. Альтернативные Методы: Нишевые Но Важные
1. Эпитаксия на SiC:
- Нагрев карбида кремния > 1300°C → испарение Si → графитизация поверхности.
- Плюсы: Бесшовный контакт с полупроводником → интегральные схемы.
- Минусы: $2000/см², только проводящие подложки.
2. Электрохимическое расслаивание:
- Пропускание тока через графитовый электрод в электролите → внедрение ионов → "вздутие" слоев.
- Выход: 80% однослойных хлопьев размером 5-20 мкм.
3. Плазмохимическое осаждение:
- Низкотемпературный синтез (400°C) на пластиковой подложке → гибкие дисплеи.
5. Критерии Выбора: Что Когда Применять?
*Таблица: Стратегия производства под задачи*
Заключение: Три Лика Графеновой Индустрии
Современное производство графена напоминает три параллельных мира:
1. "Элитный" CVD-графен для квантовых компьютеров и гибких процессоров.
2. "Рабочая лошадка" rGO для батарей, бетона и антистатических красок.
3. "Экзотика" (SiC, плазма) для специализированных решений.
> Прогноз: К 2030 г. доминирующим станет гибридный подход — CVD для "критических зон" чипов + rGO-добавки для массовых продуктов. Ключ к прорыву — удешевление переноса CVD-пленок и "реабилитация" rGO через контроль дефектов.
Узнайте далее: Как отличить подделку? Методы анализа графена — от Рамановской спектроскопии до атомно-силовой микроскопии.
*Данные: Обзор технологий от Graphene Council (2024), отчеты IDTechEx, патенты Samsung, Huawei.*
Современное производство графена напоминает три параллельных мира:
1. "Элитный" CVD-графен для квантовых компьютеров и гибких процессоров.
2. "Рабочая лошадка" rGO для батарей, бетона и антистатических красок.
3. "Экзотика" (SiC, плазма) для специализированных решений.
> Прогноз: К 2030 г. доминирующим станет гибридный подход — CVD для "критических зон" чипов + rGO-добавки для массовых продуктов. Ключ к прорыву — удешевление переноса CVD-пленок и "реабилитация" rGO через контроль дефектов.
Узнайте далее: Как отличить подделку? Методы анализа графена — от Рамановской спектроскопии до атомно-силовой микроскопии.
*Данные: Обзор технологий от Graphene Council (2024), отчеты IDTechEx, патенты Samsung, Huawei.*
