🔬 Фундаментальная проблема и прорыв
До разработки китайских ученых ключевым барьером для массового производства графеновой электроники было повреждение материала при переносе с медной подложки на кремниевые пластины. Традиционные методы (например, использование полимерных носителей вроде ПММА) оставляли загрязнения, снижающие электропроводность графена на 30–50% и вызывающие дефекты в 60% случаев 812. В 2025 году команда Пекинского университета и Института графена (Пекин) решила эту проблему, представив метод «чистого» переноса:
- Электропроводность сохранена на уровне 14 000 см²/(В·с) — близко к теоретическому максимуму для идеального графена (15 000 см²/(В·с)).
- Диаметр обрабатываемых пластин: 10 см (4 дюйма), что соответствует промышленным стандартам для микроэлектронных линий.
⚙️ Технология переноса: принцип работы и инновации
Метод основан на многослойной буферной системе с использованием оксида сурьмы (Sb₂O₃):
Этапы процесса:
- Синтез графена на меди:
- Выращивание монослоя графена на медной фольге при 1000°C в метановой атмосфере (стандартный CVD-метод).
- Формирование изолирующего слоя:
- На графен наносится тонкая пленка оксида сурьмы (толщина 5–10 нм). Этот слой:
- Герметизирует поверхность, предотвращая контакт с воздухом и окисление;
- Служит «клеем» для идеального прилегания к целевой подложке без зазоров.
- Отделение от меди:
- Медную основу растворяют в смеси воды и изопропилового спирта (соотношение 3:1), что исключает агрессивные химикаты вроде хлорида железа.
- Перенос на кремний:
- Пленку графен/Sb₂O₃ переносят на кремниевую пластину, после чего оксид сурьмы выполняет роль диэлектрика в готовом устройстве.

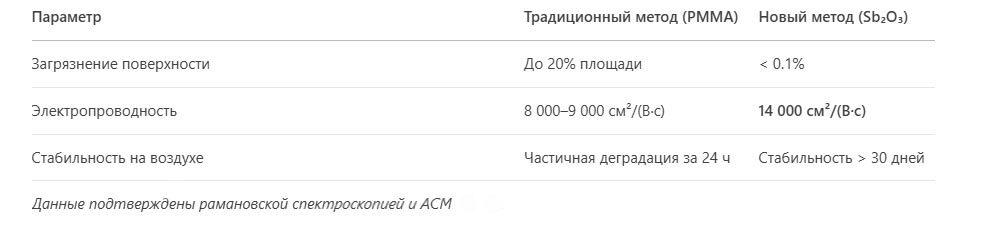

Ключевые преимущества перед аналогами:
ПараметрТрадиционный метод (PMMA)Новый метод (Sb₂O₃)
💡 Применение в микроэлектронике
Технология открывает путь к созданию устройств, невозможных с кремнием:
1. Гибкие процессоры и датчики:
- Графеновые чипы толщиной 0.34 нм (в 100 раз тоньше кремниевых) интегрируются в:
- Носимую электронику (умные часы с ИИ-анализом здоровья);
- Складные дисплеи с частотой обновления 240 Гц.
- Пример: сенсоры давления для медицинских имплантов, обнаруживающие колебания глюкозы в реальном времени.
2. Энергоэффективная высокочастотная электроника:
- Мобильность электронов в 140 раз выше, чем у кремния, позволяет создавать:
- Терагерцовые процессоры (рабочая частота до 1 ТГц vs 5 ГГц у современных CPU);
- 5G/6G-антенны с КПД передачи данных на 40% выше.
3. Квантовые вычисления:
- Отсутствие дефектов в графене после переноса сохраняет когерентность кубитов до 100 мкс — критично для квантовых чипов.
🧪 Валидация и масштабирование
- Экспериментальное подтверждение:
- Цветовая карта электропроводности показала однородность свойств на всей 4-дюймовой пластине (вариативность < 2%).
- Тесты на гибкость: 5000 циклов сгибания радиусом 2 мм не вызвали деградации.
- Дорожная карта внедрения:
- 2025–2026: Пилотные линии с производительностью 1000 пластин/месяц (партнеры — Huawei, SMIC).
- 2027–2028: 3D-интеграция — послойное соединение графена с селенидом молибдена для нейроморфных вычислений.
🌐 Конкурентная среда и роль России
Хотя Китай лидирует в графеновой микроэлектронике (66% мировых патентов), российские ученые имеют потенциал для прорыва:
- НИТУ МИСИС и МФТИ разрабатывают низкотемпературный синтез графена на сапфире (400°C), но проблема переноса не решена.
- Рекомендации для РФ:
- Инвестиции в установки для «чистого» переноса (бюджет ~$20 млн на лабораторию);
- Создание нацпрограмм по графену по аналогии с европейским Graphene Flagship (€1 млрд).
«Бездефектный перенос графена — это "Святой Грааль" наноэлектроники. Технология Пекинского университета сокращает путь к коммерциализации на 5–7 лет» — Юрий Стебунов, МФТИ.
💎 Заключение: Перспективы и вызовы
Метод «чистого» переноса графена — не просто улучшение процесса, а ключ к новой парадигме микроэлектроники:
- К 2030 году графеновые процессоры могут занять 15% рынка чипов (оценка Nature Electronics);
- Риски: Высокая стоимость оксида сурьмы ($120/кг) и необходимость модернизации фабрик ($2–5 млрд на завод).
- Для России критично создать специализированные центры компетенций, чтобы не утратить позиции в гонке за посткремниевыми технологиями. Успех Китая доказывает: прорывы достигаются сочетанием фундаментальной науки, государственной поддержки и партнерства с индустрией.
